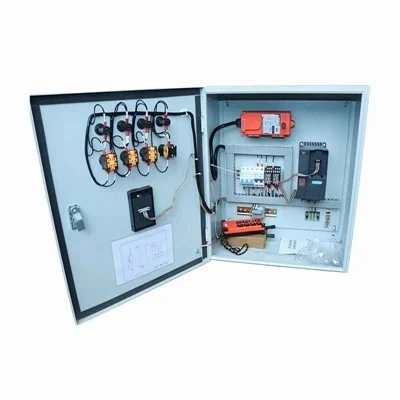

Przegląd produktów i podstawowa architektura
Zaprojektowana do pierwotnej i wtórnej dystrybucji energii, szafa ta odbiera energię przychodzącą z transformatorów lub rozdzielnic i kieruje obwody odgałęzione do ciężkich maszyn, centrów sterowania silnikami i podsystemów automatyki.
Struktura obudowy:Modułowy szkielet konstrukcyjny złożony z profili stalowych walcowanych na zimno- o grubości 1,5 mm-2,0 mm-, zaprojektowany z rozstawem otworów co 25 mm, co umożliwia wszechstronny montaż komponentów wewnętrznych i elastyczne łączenie szyn zbiorczych.
System szyn zbiorczych:Szyny zbiorcze z miedzi elektrolitycznej Tough Pitch (ETP) (czystość 99,9%), posrebrzane-na złączach stykowych, zaprojektowane dla gęstości prądu do 2,0 A/mm2, aby zapobiec miejscowym gorącym punktom.
Partycjonowanie wewnętrzne:Konfiguracje separacji wewnętrznej od formy IP do formy IVb przy użyciu ocynkowanych blach stalowych lub izolowanych barier w celu oddzielenia jednostek funkcjonalnych, szyn zbiorczych i stref połączeń kablowych.
Konstrukcja wejścia kabla:Zdejmowane górne i dolne płyty kołnierzowe-wstępnie dziurkowane lub pozostawione puste, mieszczące-dolne{1}}złącza przemysłowe o dużej wytrzymałości lub wielo-otworowe dławiki kablowe kompresyjne.
Dane techniczne i tabela konfiguracji
|
Parametr |
Zakres specyfikacji |
Standard zgodności |
|
Znamionowe napięcie robocze (Ue) |
Do 690 V AC, 50/60 Hz |
IEC 61439-1/-2 |
|
Prąd znamionowy (w) |
Do 6300A |
IEC 61439 |
|
Wytrzymałość zwarciowa- (Icw) |
Do 100 kA przez 1 s |
IEC 60439-1 |
|
Ochrona przed wnikaniem (stopień ochrony IP) |
IP30 do IP65 |
IEC 60529 / NEMA 12/4X |
|
Materiał obudowy |
Stal walcowana na zimno-(CRS)/stal nierdzewna 304/316 |
ASTM A1008 / AISI 304 |
|
Wykończenie powierzchni |
Epoksydowa-powłoka proszkowa poliestrowa, teksturowana, 80-120 um |
ISO 2409 (przyczepność) |
|
Standardowy kolor |
RAL 7035 (jasnoszary) / RAL 7032 / niestandardowy |
Standard przemysłowy |
Produkcja i kontrola jakości
W seriach produkcyjnych wykorzystuje się-precyzyjne komórki produkcyjne CNC, aby zachować tolerancje montażu konstrukcyjnego w granicach +/-0,2 mm, zapewniając integralność kompresji uszczelek wszystkich uszczelek drzwi.
Produkcja blachy:Cięcie laserem światłowodowym Trumpf CNC w połączeniu z wieloosiowymi-prasami krawędziowymi Amada zapewnia stałe kąty zgięcia, precyzyjne dopasowanie narożników i-wolne od naprężeń połączenia ramy.
Integralność spawania i szwów:Zrobotyzowane spawanie ciągłe MIG/TIG ram nośnych-obciążonych konstrukcyjnie, a następnie ręczne szlifowanie w celu wyeliminowania pionów naprężeń i zapewnienia wysokich obciążeń mechanicznych.
Wstępna obróbka powierzchni-:Siedmioetapowe czyszczenie zanurzeniowe fosforanem żelaza eliminuje oleje walcownicze i zgorzelinę walcowniczą, a następnie następuje elektrostatyczne osadzanie proszku i utwardzanie termiczne w temperaturze 200 stopni, przechodząc 1000-godzinny test korozji w komorze solnej zgodnie z ASTM B117.
Fabryczne testy akceptacyjne (FAT):Każdy ukończony zespół przechodzi próbę wytrzymałości dielektrycznej 2,5 kV przez 1 minutę, kontrolę wtrysku prądu pierwotnego/wtórnego, weryfikację ciągłego uziemienia (<=0.1 ohm), and mechanical interlock operational trials prior to crating.
Zakłady automatyki przemysłowej:Mieści szafy sterujące PLC, napędy o zmiennej częstotliwości (VFD) i ciężkie rozruszniki silników na ciągłych liniach produkcyjnych.
Nieruchomości komercyjne i opieka zdrowotna:Zarządza oświetleniem krytycznym, sieciami sterującymi HVAC i dystrybucją pomocniczego zasilania awaryjnego w-obiektach wielopiętrowych.
Infrastruktura energii odnawialnej:Zintegrowane z płozami falowników fotowoltaicznych i wieżami bazowymi turbin wiatrowych, wykorzystujące specjalistyczne-systemy uszczelek uszczelnionych przed warunkami atmosferycznymi.
Lista kontrolna oceny dostawcy dla inżynierów ds. zakupów
Inżynieryjny zwrot
Czy producent może pozyskać schematy DXF/STEP i wygenerować rysunki warsztatowe 3D z weryfikacją prześwitu szyn zbiorczych w ciągu 48 godzin?
01
Identyfikowalność surowców
Czy przychodzącym dostawom metali i miedzi towarzyszą certyfikaty testów walcowni (MTC) potwierdzające czystość i wytrzymałość na rozciąganie?
02
Opóźnienie dostosowywania
Standardowy czas realizacji niestandardowych profili stempli i dostosowań układu modułowego wynosi od 3 do 4 tygodni po podpisaniu-rysunku.
03
Eksportuj integralność opakowania
Czy jednostki są przymocowane do-poddanych obróbce cieplnej drewnianych płoz ISPM 15, owiniętych-folią antykorozyjną VCI i zabezpieczone wzmocnieniem krawędzi, aby zapobiec zniekształceniom w transporcie?
04
Jako jeden z najbardziej doświadczonych producentów i dostawców szaf rozdzielczych zasilania w Chinach, wspieramy również usługi niestandardowe. Serdecznie zapraszamy do zakupu wysokiej jakości szafy rozdzielczej z naszej fabryki. Jeżeli mają Państwo jakiekolwiek pytania dotyczące cennika, prosimy o kontakt e-mailowy.
